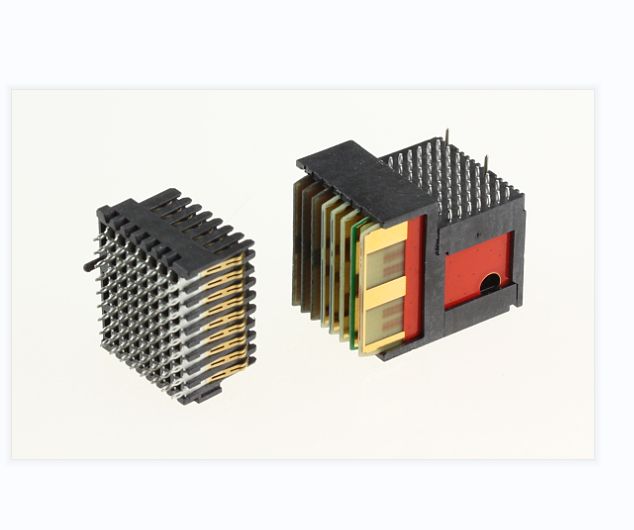

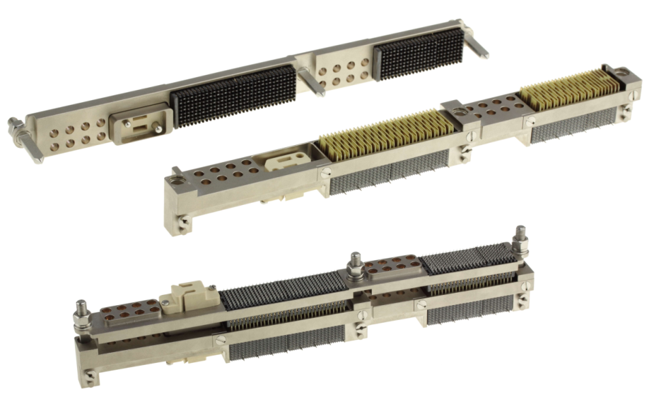

VPX系列高速总线连接器 l 符合VITA41/VITA46/48标准，应用于VME总线系统 l 军用高密度、高速率、模块化、通用型连接器 l 模块化组合结构，可实现差分、单端、电源等多种信号集成化混合传输 l 传输速率可达6.25Gbps，并可扩展到12.5Gbps l 单模块差分对数量32对，节点密度达为113/inch (56 pairs/inch) l 端接方式为压配免焊 l 并可根据要求，定制加固NVPX型号 『高速差分传输性能』 —差分特性阻抗：100Ω —传输速率：6.25Gbps —串扰：低于-30dB —低电平接触电阻：≤40mΩ —额定电流：单路型号1A —绝缘电阻：≥1000MΩ —耐电压：500V
『环境性能』 —使用温度：-55℃~125℃ —盐雾：96h —湿热：按GJB1217A，交变湿热10d 『机械性能』 —振动：正弦10~2000Hz，196m/s2 随机10~2000Hz，0.2g2/Hz —冲击：80g，半正弦波，持续11ms —机械寿命：500次
|
